产品综述

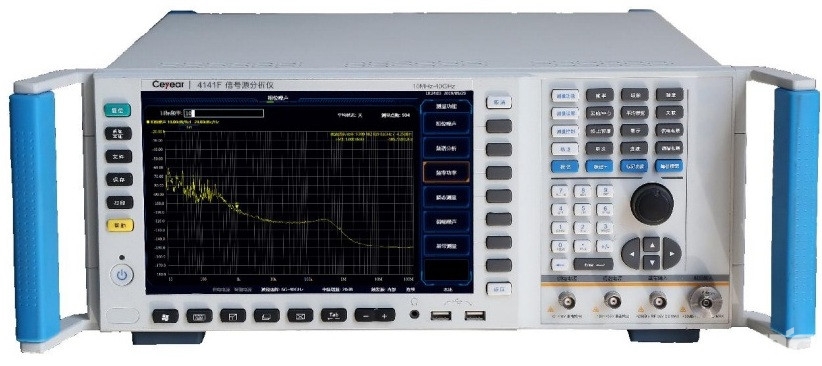

金彩汇 4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量能力，同时具备瞬态测量、频谱监测、频率功率测量等多种测量功能，具有频率覆盖范围宽、动态范围大、灵敏度高、测量准确度高等优点，一台设备即可完成信号源的综合性能评估。可广泛应用于雷达、通信等电子设备中信号源多项参数的测试，是科研、生产、计量过程中重要的仪器设备。
功能特点
|
型号 |
重量 |
金彩汇 功耗 |
温度范围 |
扫描模式 |
金彩汇 扫描驻留时间 |
金彩汇 对比 |
|---|
典型应用
技术规范
|
相位噪声测量 |
|||||||||
|
频率范围 |
标准模式 |
4141B |
10MHz~7GHz |
||||||
|
4141E |
10MHz~26.5GHz |
||||||||
|
4141F |
10MHz~40GHz |
||||||||
|
宽带模式 |
4141B |
250MHz~7GHz |
|||||||
|
4141E |
250MHz~26.5GHz |
||||||||
|
4141F |
250MHz~40GHz |
||||||||
|
功率范围 |
-20dBm~+20dBm |
||||||||
|
频偏范围
|
标准模式 |
1Hz～5MHz（10MHz≤载波频率＜50MHz） |
|||||||
|
1Hz～20MHz（50MHz≤载波频率＜375MHz） |
|||||||||
|
1Hz～40MHz（375MHz≤载波频率＜750MHz） |
|||||||||
|
1Hz～100MHz（载波频率≥750MHz） |
|||||||||
|
宽带模式 |
1Hz～40MHz（载波频率≥375MHz） |
||||||||
|
1Hz～20MHz（250MHz≤载波频率＜375MHz） |
|||||||||
|
测量准确度 |
标准模式 |
±3dB,频偏（100Hz～1kHz） |
|||||||
|
±2dB,频偏（1kHz～40MHz） |
|||||||||
|
±3dB,频偏（40MHz～100MHz） |
|||||||||
|
测量灵敏度（dBc/Hz） |
输入频率 |
频偏（Hz） |
|||||||
|
1k |
10k |
100k |
1M |
10M |
40M |
100M |
|||
|
10MHz |
-148 |
-156 |
-166 |
-168 |
- |
- |
- |
||
|
100MHz |
-147 |
-156 |
-163 |
-168 |
-170 |
- |
- |
||
|
1GHz |
-128 |
-137 |
-144 |
-160 |
-170 |
-168 |
-169 |
||
|
3GHz |
-118 |
-127 |
-133 |
-149 |
-163 |
-164 |
-165 |
||
|
10GHz |
-109 |
-117 |
-124 |
-140 |
-154 |
-155 |
-156 |
||
|
20GHz |
-101 |
-113 |
-119 |
-134 |
-144 |
-148 |
-148 |
||
|
26.5GHz |
-95 |
-110 |
-115 |
-128 |
-140 |
-143 |
-143 |
||
|
40GHz |
-88 |
-103 |
-109 |
-122 |
-135 |
-132 |
-132 |
||
|
寄生响应 |
＜-65dBc（1kHz＜频偏＜100MHz） |
||||||||
|
频谱监测 |
||
|
频率范围 |
4141B |
10MHz～7GHz |
|
4141E |
10MHz～26.5GHz |
|
|
4141F |
10MHz～40GHz |
|
|
测量频宽 |
20%载波频率 |
（10MHz≤载波频率＜100MHz） |
|
20MHz |
（100MHz≤载波频率） |
|
|
分辨率带宽 |
1Hz~1MHz,1,2,3,10倍步进; |
|
|
相对测量 准确度 |
±1.5dB（注：-60dBm载波功率相对-10dBm载波功率） |
|
|
频率功率测量及直流电源 |
||
|
频率范围 |
4141B |
10MHz～7GHz |
|
4141E |
10MHz～26.5GHz |
|
|
4141F |
10MHz～40GHz |
|
|
频率测量分辨率 |
1Hz~1MHz，10倍步进 |
|
|
频率测量准确度 |
±（频率测量分辨率+时基误差） |
|
|
功率测量准确度 |
±0.5dB（30MHz≤载波频率≤3GHz，功率＞-10dBm） |
|
|
±1dB（载波频率＜30MHz或载波频率＞3GHz，功率＞-10dBm） |
||
|
供电电源 |
电压范围 |
0～16V |
|
电压分辨率 |
1mV |
|
|
最大输出电流 |
80mA |
|
|
调谐电源 |
电压范围 |
-15V～+35V |
|
电压分辨率 |
1mV |
|
|
最大输出电流 |
20mA |
|
|
噪声电平 |
＜ |
|
|
瞬态测量 |
|||
|
频率范围 |
窄带模式 |
4141B |
10MHz～7GHz |
|
4141E |
10MHz～26.5GHz |
||
|
4141F |
10MHz～40GHz |
||
|
宽带模式 |
4141B |
50MHz～7GHz |
|
|
4141E |
50MHz～26.5GHz |
||
|
4141F |
50MHz～40GHz |
||
|
功率测量分辨率 |
0.1dB |
||
|
幅度噪声测量 |
|||||||
|
频率范围 |
4141B |
60MHz～7GHz |
|||||
|
4141E |
60MHz～26.5GHz |
||||||
|
4141F |
60MHz～40GHz |
||||||
|
测量灵敏度 （dBc/Hz） |
载波频率 |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
40MHz |
|
1GHz |
-127 |
-138 |
-147 |
-150 |
-154 |
-155 |
|
|
注：（互相关次数=1，载波功率=0dBm，载波频率=1GHz，起始1Hz） |
|||||||
|
基带噪声测量与时基准确度 |
|||||||
|
频率范围 |
1Hz～100MHz |
||||||
|
功率范围 |
＜0dBm |
||||||
|
损坏电平 |
＞+23dBm, ＞35VDC |
||||||
|
基带噪声 底部电平（dBm/Hz） |
1kHz |
10kHz |
100kHz |
1MHz |
10MHz |
40MHz |
100MHz |
|
-151 |
-158 |
-160 |
-160 |
-160 |
-156 |
-156 |
|
|
时基准确度 |
年老化率：±5×10-7/年（连续通电30天后） |
||||||
|
温度稳定度：±1×10-7（0～+50℃，参考温度：+25℃） |
|||||||
|
一般特性 |
|
|
射频输入接口 |
4141B/E：N型（阴）；4141F：2.4mm（阳） |
|
最大外型尺寸 （宽×高×深） |
426mm×177mm×460mm（不含把手、底脚、垫脚和侧提带） 520mm×192mm×552mm（含把手、底脚、垫脚和侧提带） |
|
重量 |
4141B：整机最大重量25kg；4141E/F：整机最大重量26kg |
|
电源 |
50Hz单相220V |
|
温度范围 |
工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
|
功耗 |
4141B：最大功耗400W；4141E/F：最大功耗450W |
