产品综述
金彩汇

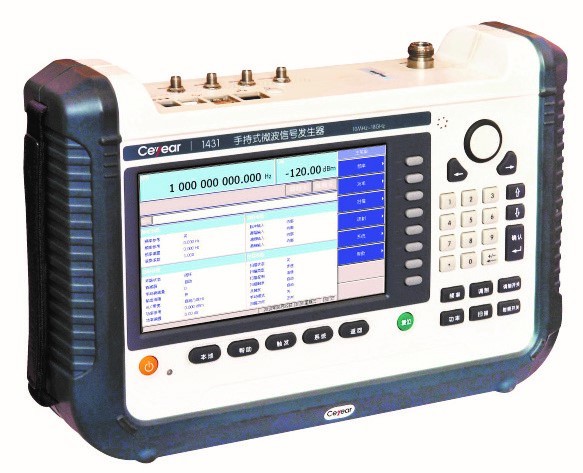

1431A手持式射频信号发生器采用手持式机箱，集成度高，体积小、重量轻，便于携带，提供中英文双语菜单，界面友好，操作简单易学。输出信号覆盖射频频段，频率分辨率高，动态范围大，具备步进扫描和多种调制功能。采用两种供电模式，节能性好，内置大容量可充电电池组，一次充电可工作时间长。能够满足绝大多数通信和雷达对抗装备在安装调试、现场维护过程中的测试需求。该仪器良好的性价比更使其成为高校、民用通信等领域测试分析的理想选择。
主要特点
-
体积小，重量轻，内置电池，现场作业，轻松完成
-
友好的人机界面，中、英文双语菜单，操作简单，易学易用
-
内置调制信号发生器
-
金彩汇 具有调幅、调频和脉冲调制功能
-
具有列表和步进两种扫描方式
-
完善的自我诊断功能及状态自测试
-
具有LAN和USB接口，提供标准的程控命令，实现程控操作
-
智能的电源管理功能以及节电工作模式，剩余电量指示及低电量警告
金彩汇
功能特点
|
型号 |
重量 |
功耗 |
温度范围 |
金彩汇 扫描模式 |
扫描驻留时间 |
对比 |
|---|
典型应用
技术规范
|
型 号 |
1431A |
|
频率范围 |
250kHz～4GHz |
|
频率分辨率 |
1Hz |
|
参考频率 |
标称频率：10MHz；老化率：±1.35×10-8/天 |
|
扫描方式 |
步进扫描、列表扫描 |
|
谐波 |
≤-30dBc |
|
单边带 相位噪声 |
≤-84dBc/Hz 250kHz≤f≤250MHz@20kHz ≤-96dBc/Hz 250MHz＜f≤500MHz@20kHz ≤-90dBc/Hz 500MHz＜f≤1GHz@20kHz ≤-84dBc/Hz 1GHz＜f≤2GHz@20kHz ≤-78dBc/Hz 2GHz＜f≤4GHz@20kHz |
|
输出功率范围 |
-120dBm～+5dBm |
|
功率准确度 |
-5dBm＜P≤＋5dBm ≤±1.5dB -60dBm＜P≤-5dBm ≤±2.5dB |
|
调制性能 |
|
|
脉冲调制 |
脉冲调制开关比: ≥60dB 脉冲调制上升下降时间: ≤40ns |
|
幅度调制 |
调制方式： 线性方式，指数方式 调制率（3dB带宽）： DC～10kHz 准确度：线性方式： ≤±（6％×设置深度+2％）(调制率1kHz) 指数方式： ≤±（5％×设置深度+1dB）(调制率1kHz) |
|
频率调制 |
调制率（3dB带宽）： DC～10 kHz 准确度： ≤±6%(1kHz调制率，频偏100 kHz) |
|
其他特性 |
|
|
射频输出端口 |
N型(阴) |
|
显示屏 |
TFT-LCD |
|
操作界面 |
中文/英文 |
|
外形尺寸 |
宽×高×深：330mm×230mm×90mm |
|
重量 |
≤ 5kg |
|
功耗 |
20W |
|
供电方式 |
直流、可充电电池组 |
|
电池工作时间 |
4小时 |
|
工作温度范围 |
0℃ ～+50℃ |
8723X系列 USB连续波功率探头技术指标
|
型号 |
87230 |
87231 |
87232 |
87233 |
|
频率范围 |
9kHz~6GHz |
10MHz~18GHz |
50MHz~26.5GHz |
50MHz~40GHz |
|
功率范围 |
-50dBm~+20dBm |
-60dBm~+20dBm |
||
|
校零准确度 |
≤10nW |
≤1nW |
||
