产品综述

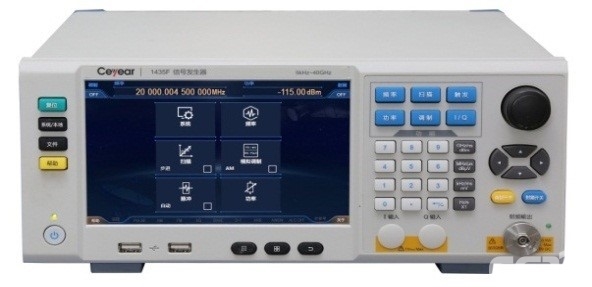

金彩汇 1435系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-116dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。1435系列信号发生器既可以满足研发阶段对性能测试的需求，也可以满足生产阶段对高效率测试的需求。
功能特点
-
宽频率覆盖
1435A/B/C/D/F信号发生器的频率范围为9kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至9kHz，最高频率高达40GHz，可满足宽频段测试需求。
-
高输出功率
金彩汇 通过选配H08大功率输出选件，1435A/B/C/D全频段功率实测值均在20dBm以上，1435F全频段功率实测值在17dBm以上，在需要大功率激励信号的测试场合，使用1435无需外接放大器，即可得到所需测试信号。
-
优良的单边带相位噪声
金彩汇 1435系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-116dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。
-
极短的频率切换时间
金彩汇 1435可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。
-
高性能脉冲调制
脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式，具备雷达测试所需要的脉冲串功能。
-
多功能函数发生器
金彩汇 多功能函数发生器由7个波形发生器组成，用于产生AM/FM/ΦM的调制信号和低频输出信号。2个波形发生器可以通过内部相加生成双音调制信号，用于AM/FM/ΦM。这7个波形发生器中包含有2个标准函数发生器、1个双函数发生器、1个扫描函数发生器、2个噪声发生器和1个直流发生器，直流发生器产生直流电平，仅能用于低频输出，波形发生器正弦波频率范围0.1Hz～10MHz，三角波、方波、锯齿波、脉冲的频率范围0.1Hz至1MHz，频率分辨率0.1Hz。
金彩汇
-
高灵敏度LED触屏
金彩汇 7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板按键、带回车功能的旋转按钮、外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。
-
体积小重量轻
采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型10.9kg，最轻机型7.4kg。
|
金彩汇 型号 |
金彩汇 重量 |
金彩汇 功耗 |
金彩汇 温度范围 |
金彩汇 扫描模式 |
扫描驻留时间 |
对比 |
|---|
典型应用
-
通用测试
1435系列信号发生器功能齐全，频率范围宽达9kHz～40GHz，支持AM、FM、ΦM和PM模拟调制功能，支持步进扫描和列表扫描，并且具有出色的性能。通过性能、经济性和体积重量的平衡设计，多种选件自由配置，使得1435应用广泛，成本上既可以用于教学测试，性能上也可以用于实验室测试。
金彩汇
-
国防测试
金彩汇 1435系列信号发生器具有高性能脉冲调制，脉冲调制开关比大于80dB，上升下降时间小于10ns，最小脉宽20ns，具备重频参差、重频抖动、脉冲串等多种脉冲样式，适用于雷达系统测试。优异的相位噪声性能可用于接收机测试。体积小巧，携带方便，适用于外场测试。
金彩汇
-
产线测试
金彩汇 1435系列信号发生器的频率切换时间1ms，测试速度快，缩短测试时间提高测试效率，满足海量数据测试需求；功率输出高，无需外接功率放大器使用，节省空间和成本；支持USB、LAN、GPIB多种控制接口，方便组成自动测试系统。适合产线测试。
技术规范
频率特性
频率范围
1435A:9kHz~3GHz
1435B:9kHz~6GHz
1435C:9kHz~12GHz
1435D:9kHz~20GHz
1435F:9kHz~40GHz
频率
N（内部谐波次数）
9kHz≤f＜250MHz
1/4
250MHz≤f≤375MHz
1/16
375MHz＜f≤750MHz
1/8
750MHz＜f≤1.5GHz
1/4
1.5GHz＜f≤3GHz
1/2
3GHz＜f≤6GHz
1
6GHz＜f≤12GHz
2
12GHz＜f≤24GHz
4
24GHz＜f≤40GHz
8
频率分辨率
0.001Hz
频率切换时间
≤1ms（典型值2）
时基老化率（典型值）
标配： ±5×10-7/年(连续通电30天后)
高稳时基选件H10： ±5×10-8/年(连续通电30天后)
±5×10-10/天(连续通电30天后)
参考输出
频率
10MHz
功率
>+4dBm，至50Ω负载
参考输入
频率
1MHz～50MHz，步进1Hz
功率
0dBm～+7dBm，阻抗50Ω
扫描特性
扫描模式
步进扫描 列表扫描
扫描驻留时间
100μs～100s
功率特性
最小功率
标配
选件H01
-15dBm（可设置-20dBm）
-110dBm（可设置-135dBm）
最大功率3
（25±10°C）
频率范围
标配
大功率输出选件H08
1435A/B
9kHz≤f≤3GHz
18dBm
22dBm
3GHz＜f≤5GHz
16dBm
20dBm
5GHz＜f≤6GHz
15dBm
18dBm
1435C/D
9kHz≤f≤3GHz
16dBm
21dBm
3GHz＜f≤20GHz
15dBm
20dBm
1435F
9kHz≤f≤3GHz
14dBm
20dBm
3GHz＜f≤17GHz
13dBm
17dBm
17GHz＜f≤40GHz
11dBm
15dBm
功率准确度
（25±10°C）
标配
频率 功率（dBm）
10～最大功率
-10～10
-15～-10
9kHz≤f≤2GHz
±0.8dB
±0.6dB
±1.5dB
2GHz＜f≤20GHz
±0.9dB
±0.7dB
±1.5dB
20GHz＜f≤40GHz
±0.9dB
±0.8dB
±1.8dB
H01程控步进衰减器选件
频率 功率（dBm）
10～最大功率
-10～10
-70～-10
-90～-70
9kHz≤f≤2GHz
±0.8dB
±0.6dB
±0.7dB
±1.4dB
2GHz＜f≤20GHz
±0.9dB
±0.7dB
±0.7dB
±1.6dB
20GHz＜f≤40GHz
±0.9dB
±0.8dB
±1.1dB
±2.0dB
功率分辨率
0.01dB
输出阻抗
50Ω（额定值4）
源驻波比VSWR（内稳幅）（典型值）
9kHz≤f≤3GHz
＜1.7
3GHz＜f≤13GHz
＜1.6
13GHz＜f≤20GHz
＜1.8
20GHz＜f≤40GHz
＜1.6
最大反向功率
0.5W（0V DC）（额定值）
频谱纯度5
谐波（在+10dBm处）
9kHz≤f≤10MHz
＜-23dBc
10MHz＜f≤2GHz
＜-30dBc
2GHz＜f≤6GHz
（1435B）
＜-30dBc
2GHz＜f≤20GHz
＜-55dBc
20GHz＜f≤40GHz
＜-50dBc（典型值）
分谐波（在+10dBm处）
9kHz≤f≤6GHz
无
6GHz＜f≤12GHz
＜-60dBc
12GHz＜f≤24GHz
＜-55dBc
24GHz＜f≤40GHz
＜-50dBc
非谐波（在0dBm处，10kHz频偏以远）
频率
标配
低相位噪声选件
9kHz≤f＜250MHz
＜-54dBc
＜-58dBc
250MHz≤f≤3GHz
＜-62dBc
＜-77dBc
3GHz＜f≤6GHz
＜-56dBc
＜-71dBc
6GHz＜f≤12GHz
＜-50dBc
＜-65dBc
12GHz＜f≤24GHz
＜-44dBc
＜-59dBc
24GHz＜f≤40GHz
＜-38dBc
＜-53dBc
单边带相位噪声
（dBc/Hz，在+10dBm处）
标配
频率
100Hz
10kHz
100MHz
-83
-115
250MHz
-93
-127
500MHz
-89
-121
1GHz
-83
-115
2GHz
-77
-109
3GHz
-74
-105
4GHz
-71
-103
6GHz
-68
-99
10GHz
-63
-95
20GHz
-57
-89
40GHz
-51
-83
低相位噪声选件
频率
100Hz
1kHz
10kHz
100kHz
100MHz
-83
-112
-131
-131
250MHz
-93
-123
-139
-139
500MHz
-89
-119
-135
-135
1GHz
-83
-113
-132
-132
2GHz
-77
-107
-126
-126
3GHz
-74
-104
-121
-121
4GHz
-71
-101
-120
-120
6GHz
-68
-98
-115
-115
10GHz
-63
-93
-113
-113
20GHz
-57
-87
-107
-107
40GHz
-51
-81
-101
-101
调制特性
频率调制6
（选件H02）
最大频偏：N×16MHz（N为基波谐波次数）
准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）
调制率（3dB带宽，频偏N×500kHz）：DC-7MHz
失真（1kHz速率，频偏N×500kHz）：<0.4%
相位调制6
（选件H02）
最大相偏：N×16rad（N为基波谐波次数）
准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad）
调制率（3dB带宽，相偏N×8rad）：DC-1MHz
失真（1kHz调制率，相偏N×8rad）：＜0.4%
幅度调制6
（选件H02）
最大深度：＞90％
准确度（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）
调制率（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz、20GHz、40GHz）：DC～100kHz
失真（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；
脉冲调制7
（选件H03）
开关比
＞80dB
上升下降时间
＜10ns
内稳幅最小脉宽
1μs
非稳幅最小脉宽
100ns
窄脉冲调制7
（选件H04）
开关比
＞80dB
上升下降时间
＜10ns
内稳幅最小脉宽
1μs
非稳幅最小脉宽
20ns
内部模拟调制信号发生器（需配选件H02）
提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号
波形：正弦波，方波，三角波，锯齿波
频率范围：正弦波0.1Hz～10MHz
方波，三角波，锯齿波0.1Hz～1MHz
频率分辨率：0.1Hz
低频输出：幅度0～5Vpeak（额定值），至50Ω负载
内部脉冲发生器
(需配选件H03或H04)
脉冲宽度：100ns～（42s-10ns）（选件H03，额定值）
20ns～（42s-10ns）（选件H04，额定值）
脉冲周期：120ns～42s （选件H03，额定值）
40ns～42s （选件H04，额定值）
分辨率：10ns
多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性,可分别对发生器进行设置或是同时设置 5 个发生器
波形:
函数发生器1:正弦波、三角波、方波、锯齿波、脉冲
函数发生器2:正弦波、三角波、方波、锯齿波、脉冲
双函数发生器:音频2的正弦波、三角波、方波、锯齿波、脉冲相位偏置和幅度比，相对于音频1
扫描函数发生器:正弦波、三角波、方波、锯齿波
噪声发生器1:均匀、高斯
噪声发生器2:均匀、高斯
直流:仅限LF输出
频率参数:
正弦波:0.1Hz至10MHz
三角波、方波、锯齿波、脉冲:0.1Hz至1MHz
分辨率:0.1Hz
一般特性
射频输出端口
1435A/B/C：N型（阴），阻抗50Ω
1435D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω
1435F：2.4mm（阳），阻抗50Ω
最大外形尺寸
（宽×高×深）
330mm×147mm×397mm（不包括把手）
420mm×147mm×445mm（包括把手）
重量
＜12千克（型号、选件配置不同，重量不同）
电源
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）
功耗
小于300W
温度范围
工作温度：0℃～+50℃；存储温度：-40℃～+70℃
