产品综述

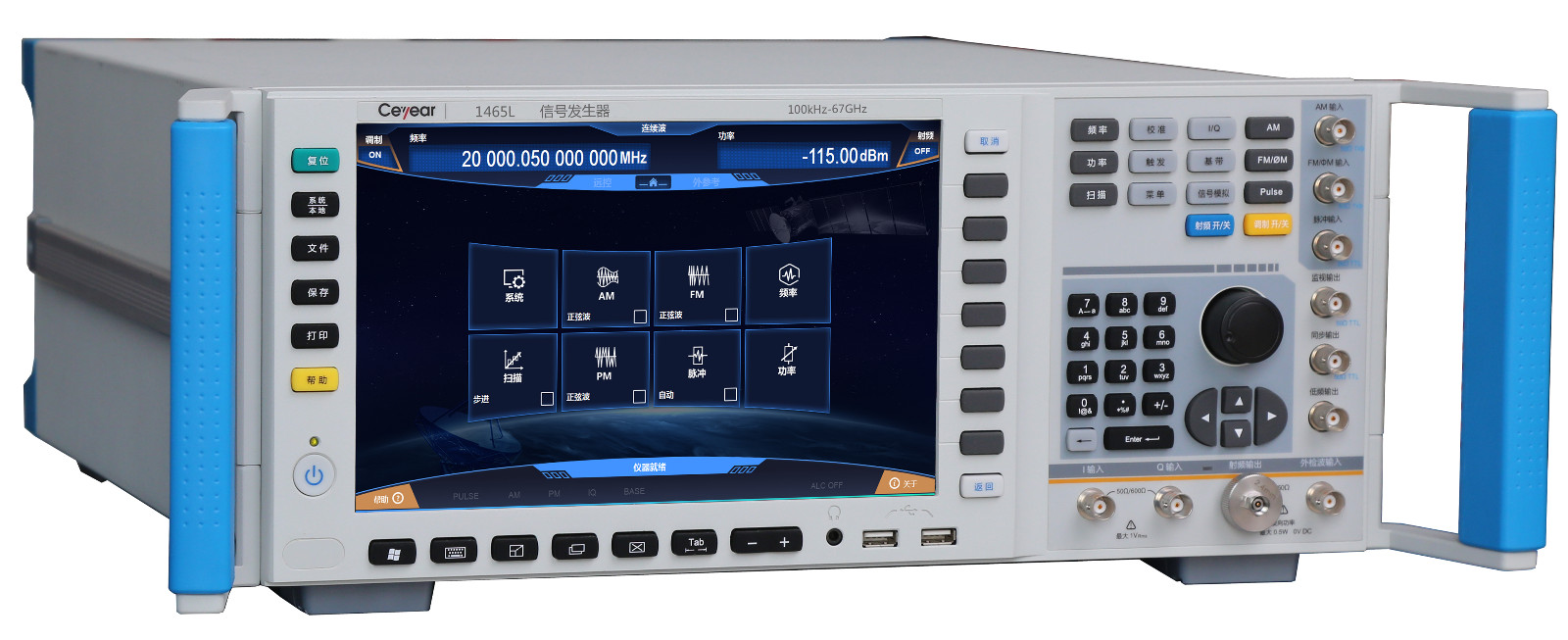

1465-V系列信号发生器在100kHz～67GHz的频率范围内具备优异的矢量调制性能，1GHz内部调制带宽和2GHz外部调制带宽的实时带宽指标，可满足各种宽带信号的模拟需求。卓越的频谱纯度和输出功率指标，尤其是10GHz载波@10kHz频偏达到-126dBc/Hz，可满足对测试信号要求苛刻的高端测试需求。具有优越的矢量调制精度，全频段EVM<1.4%（4Msps），达到计量级设备要求。其基带信号发生器设置简单、性能灵活，调制格式多，支持PSK、QAM、FSK，ASK等20余种通用调制格式和5种下载格式的任意波调制，可以根据用户需要编辑、下载配置所需要的波形，完成各种信号模拟，满足各种复杂信号的测试需求。此外，“太空舱”操作界面设计和10.1吋高亮度触摸屏可带给用户全新的操作体验。
金彩汇 1465-V系列信号发生器在满足宽波段大带宽的条件下，可为用户提供样式齐全的纯净的模拟、矢量调制信号和编辑灵活的任意波调制信号。是雷达、通信、导航、元器件以及国防军工等多领域各种用频设备或者装备性能测试的理想选择。
功能特点
|
型号 |
金彩汇 重量 |
功耗 |
金彩汇 温度范围 |
金彩汇 扫描模式 |
扫描驻留时间 |
金彩汇 对比 |
|---|
典型应用
技术规范
|
频率特性 |
||||||||||||||||||||||||||
|
频率范围 |
1465C-V:100kHz~10GHz 1465D-V:100kHz~20GHz 1465F-V:100kHz~40GHz (最高频率至44GHz) 1465H-V:100kHz~50GHz 1465L-V:100kHz~67GHz |
频率 |
N（内部YO谐波次数） |
|||||||||||||||||||||||
|
100kHz≤f≤250MHz |
1/8 |
|||||||||||||||||||||||||
|
250MHz＜f≤500MHz |
1/16 |
|||||||||||||||||||||||||
|
500Hz＜f≤1GHz |
1/8 |
|||||||||||||||||||||||||
|
1GHz＜f≤2GHz |
1/4 |
|||||||||||||||||||||||||
|
2GHz＜f≤3.2GHz |
1/2 |
|||||||||||||||||||||||||
|
3.2GHz＜f≤10GHz |
1 |
|||||||||||||||||||||||||
|
10GHz＜f≤20GHz |
2 |
|||||||||||||||||||||||||
|
20GHz＜f≤28.5GHz |
3 |
|||||||||||||||||||||||||
|
28.5GHz＜f≤50GHz |
5 |
|||||||||||||||||||||||||
|
50GHz＜f≤67GHz |
10 |
|||||||||||||||||||||||||
|
频率分辨率 |
0.001Hz |
|||||||||||||||||||||||||
|
频率切换时间 |
＜20ms（典型值2） |
|||||||||||||||||||||||||
|
时基老化率（典型值3） |
±5×10 -10 /天（连续通电30天后） |
|||||||||||||||||||||||||
|
参考输出 |
频率 |
10MHz |
||||||||||||||||||||||||
|
功率 |
>+4dBm，至50Ω负载 |
|||||||||||||||||||||||||
|
参考输入 |
频率 |
1～50MHz，步进1Hz |
||||||||||||||||||||||||
|
功率 |
-5dBm～+10dBm，阻抗50Ω |
|||||||||||||||||||||||||
|
扫描特性 |
||||||||||||||||||||||||||
|
扫描模式 |
步进扫描 列表扫描 模拟扫描 功率扫描 |
|||||||||||||||||||||||||
|
模拟扫频 （选件H03） |
最大扫描速度 |
100kHz≤f≤500MHz |
25MHz/ms |
|||||||||||||||||||||||
|
500Hz＜f≤1GHz |
50MHz/ms |
|||||||||||||||||||||||||
|
1GHz＜f≤2GHz |
100MHz/ms |
|||||||||||||||||||||||||
|
2GHz＜f≤3.2GHz |
200MHz/ms |
|||||||||||||||||||||||||
|
3.2GHz＜f |
400MHz/ms |
|||||||||||||||||||||||||
|
扫描准确度 |
±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内） |
|||||||||||||||||||||||||
|
功率特性 |
||||||||||||||||||||||||||
|
最小功率 |
型号 |
标配 |
选件H01A/B |
|||||||||||||||||||||||
|
1465C/D/F-V |
-20dBm |
-110dBm（可设置-135dBm） |
||||||||||||||||||||||||
|
1465H/L |
-20dBm |
-90dBm（可设置-110dBm） |
||||||||||||||||||||||||
|
最大功率 （25±10°C） |
频率范围 |
标配 |
程控步进衰减器选件H01A/B |
大功率输出选件H05 |
选件H01A/B+H05 |
|||||||||||||||||||||
|
1465C/D-V |
||||||||||||||||||||||||||
|
100kHz≤f≤20GHz |
15dBm |
15dBm |
20dBm |
20dBm |
||||||||||||||||||||||
|
1465F-V |
||||||||||||||||||||||||||
|
100kHz≤f≤9GHz |
10dBm |
10dBm |
18dBm |
18dBm |
||||||||||||||||||||||
|
9GHz＜f≤30GHz |
10dBm |
10dBm |
15dBm |
15dBm |
||||||||||||||||||||||
|
30GHz＜f≤40GHz |
10dBm |
10dBm |
12dBm |
12dBm |
||||||||||||||||||||||
|
1465H/L-V |
||||||||||||||||||||||||||
|
100kHz≤f≤15GHz |
5dBm |
5dBm |
15dBm |
15dBm |
||||||||||||||||||||||
|
15GHz＜f≤30GHz |
5dBm |
5dBm |
12dBm |
12dBm |
||||||||||||||||||||||
|
30GHz＜f≤60GHz |
5dBm |
4dBm |
8dBm |
6dBm |
||||||||||||||||||||||
|
60GHz＜f≤67GHz |
4dBm |
3dBm |
6dBm |
4dBm |
||||||||||||||||||||||
|
功率准确度 （25±10°C） |
标配 |
|||||||||||||||||||||||||
|
频率 功率（dBm） |
10～20 |
-10～10 |
-20～-10 |
|||||||||||||||||||||||
|
100kHz≤f≤2GHz |
±0.8dB |
±0.6dB |
±1.5dB |
|||||||||||||||||||||||
|
2GHz＜f≤20GHz |
±0.8dB |
±0.8dB |
±1.5dB |
|||||||||||||||||||||||
|
20GHz＜f≤40GHz |
±1.0dB |
±0.9dB |
±1.8dB |
|||||||||||||||||||||||
|
40GHz＜f≤50GHz |
--- |
±1.3dB |
±1.8dB |
|||||||||||||||||||||||
|
50GHz＜f≤67GHz |
--- |
±1.5dB |
±2.0dB |
|||||||||||||||||||||||
|
H01A/B程控步进衰减器选件 |
||||||||||||||||||||||||||
|
频率 功率（dBm） |
10～20 |
-10～10 |
-70～-10 |
-90～-70 |
||||||||||||||||||||||
|
100kHz≤f≤2GHz |
±0.8dB |
±0.6dB |
±0.7dB |
±1.5dB |
||||||||||||||||||||||
|
2GHz＜f≤20GHz |
±0.8dB |
±0.8dB |
±0.9dB |
±1.8dB |
||||||||||||||||||||||
|
20GHz＜f≤40GHz |
±1.0dB |
±0.9dB |
±1.0dB |
±2.0dB |
||||||||||||||||||||||
|
40GHz＜f≤50GHz |
--- |
±1.3dB |
±1.5dB |
±2.5dB |
||||||||||||||||||||||
|
50GHz＜f≤67GHz |
--- |
±1.5dB |
±1.8dB |
±3.0dB |
||||||||||||||||||||||
|
功率分辨率 |
0.01dB |
|||||||||||||||||||||||||
|
功率温度稳定性 |
0.02dB/℃（典型值） |
|||||||||||||||||||||||||
|
输出阻抗 |
50Ω（额定值3） |
|||||||||||||||||||||||||
|
源驻波比VSWR （内稳幅）（典型值） |
100kHz≤f≤2GHz |
＜1.4 |
||||||||||||||||||||||||
|
2GHz＜f≤20GHz |
＜1.6 |
|||||||||||||||||||||||||
|
20GHz＜f≤40GHz |
＜1.8 |
|||||||||||||||||||||||||
|
40GHz＜f≤67GHz |
＜2.0 |
|||||||||||||||||||||||||
|
最大反向功率 |
0.5W（0V DC）（额定值） |
|||||||||||||||||||||||||
|
频谱纯度4 |
||||||||||||||||||||||||||
|
谐波 （在+10dBm或与最大输出功率两者中的较小者） |
频率 |
标配 |
||||||||||||||||||||||||
|
100kHz≤f≤10MHz |
＜-25dBc |
|||||||||||||||||||||||||
|
10MHz＜f≤2GHz |
＜-30dBc |
|||||||||||||||||||||||||
|
2GHz＜f≤9GHz |
＜-55dBc |
|||||||||||||||||||||||||
|
9GHz＜f≤14GHz |
＜-55dBc |
|||||||||||||||||||||||||
|
14GHz＜f≤20GHz |
＜-55dBc |
|||||||||||||||||||||||||
|
20GHz＜f≤67GHz |
＜-45dBc（典型值） |
|||||||||||||||||||||||||
|
分谐波（在+10dBm或与最大输出功率两者中的较小者） |
100kHz≤f≤10GHz |
无 |
||||||||||||||||||||||||
|
10GHz＜f≤20GHz |
<-60dBc |
|||||||||||||||||||||||||
|
20GHz＜f≤67GHz |
<-45dBc |
|||||||||||||||||||||||||
|
非谐波（在0dBm处，3kHz频偏以远） |
频率 |
标配 |
选件H04 |
|||||||||||||||||||||||
|
100kHz≤f≤250MHz |
＜-58dBc |
＜-58dBc |
||||||||||||||||||||||||
|
250MHz＜f≤3.2GHz |
＜-74dBc |
＜-80dBc |
||||||||||||||||||||||||
|
3.2GHz＜f≤10GHz |
＜-62dBc |
＜-70dBc |
||||||||||||||||||||||||
|
10GHz＜f≤20GHz |
＜-56dBc |
＜-64dBc |
||||||||||||||||||||||||
|
20GHz＜f≤28.5GHz |
＜-52dBc |
＜-52dBc |
||||||||||||||||||||||||
|
28.5GHz＜f≤40GHz |
＜-45dBc |
＜-45dBc |
||||||||||||||||||||||||
|
40GHz＜f≤60GHz |
＜-42dBc |
＜-42dBc |
||||||||||||||||||||||||
|
单边带相位噪声 （dBc/Hz，在+10dBm或与最大输出功率两者中的较小者） |
频率 |
1Hz |
10Hz |
100Hz |
1kHz |
10kHz |
100kHz |
|||||||||||||||||||
|
100kHz≤f≤250MHz |
--- |
--- |
-104 |
-121 |
-128 |
-130 |
||||||||||||||||||||
|
250MHz＜f≤500MHz |
--- |
--- |
-108 |
-126 |
-132 |
-136 |
||||||||||||||||||||
|
0.5 GHz＜f≤1GHz |
--- |
--- |
-101 |
-121 |
-130 |
-130 |
||||||||||||||||||||
|
1GHz＜f≤2GHz |
--- |
--- |
-96 |
-115 |
-124 |
-124 |
||||||||||||||||||||
|
2GHz＜f≤3.2GHz |
--- |
--- |
-92 |
-111 |
-120 |
-120 |
||||||||||||||||||||
|
3.2GHz＜f≤10GHz |
--- |
--- |
-81 |
-101 |
-110 |
-110 |
||||||||||||||||||||
|
10GHz＜f≤20GHz |
--- |
--- |
-75 |
-95 |
-104 |
-104 |
||||||||||||||||||||
|
20GHz＜f≤28.5GHz |
--- |
--- |
-69 |
-89 |
-98 |
-98 |
||||||||||||||||||||
|
28.5GHz＜f≤50GHz |
--- |
--- |
-64 |
-84 |
-92 |
-92 |
||||||||||||||||||||
|
50GHz＜f≤67GHz |
--- |
--- |
-57 |
-77 |
-86 |
-86 |
||||||||||||||||||||
|
H04超低相位噪声选件 |
||||||||||||||||||||||||||
|
100kHz≤f≤250MHz5 |
-64 |
-92 |
-105 |
-123 |
-138 |
-142 |
||||||||||||||||||||
|
250MHz＜f≤500MHz |
-67 |
-93 |
-111 |
-126 |
-138 |
-142 |
||||||||||||||||||||
|
0.5GHz＜f≤1GHz |
-62 |
-91 |
-105 |
-123 |
-138 |
-138 |
||||||||||||||||||||
|
1GHz＜f≤2GHz |
-57 |
-86 |
-100 |
-117 |
-133 |
-133 |
||||||||||||||||||||
|
2GHz＜f≤3.2GHz |
-52 |
-81 |
-96 |
-113 |
-128 |
-128 |
||||||||||||||||||||
|
3.2GHz＜f≤10GHz |
-43 |
-72 |
-85 |
-105 |
-120 |
-120 |
||||||||||||||||||||
|
10GHz＜f≤20GHz |
-37 |
-66 |
-79 |
-98 |
-114 |
-114 |
||||||||||||||||||||
|
20GHz＜f≤28.5GHz |
-31 |
-60 |
-73 |
-91 |
-108 |
-108 |
||||||||||||||||||||
|
28.5GHz＜f≤50GHz |
-26 |
-54 |
-68 |
-85 |
-102 |
-102 |
||||||||||||||||||||
|
50GHz＜f≤67GHz |
-20 |
-48 |
-62 |
-79 |
-96 |
-96 |
||||||||||||||||||||
|
调制特性 |
||||||||||||||||||||||||||
|
频率调制 （10MHz＜f≤50GHz,选件H02A） |
最大频偏：N×16MHz（N为YO谐波次数） 准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）： <± (3.5%×设置频偏+20Hz) 调制率（3dB带宽，500kHz频偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1% |
|||||||||||||||||||||||||
|
相位调制 （10MHz＜f≤50GHz,选件H02A） |
最大相偏： 正常模式：N×16rad（N为YO谐波次数） 宽带模式：N×1.6rad（N为YO谐波次数） 准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (5%×设置相偏+0.01 rad) 调制率（3dB带宽，宽带模式）：DC～10MHz（典型值） 失真（1kHz速率，N×0.2rad≤相偏＜N×8rad相偏，总谐波失真）：<1% |
|||||||||||||||||||||||||
|
幅度调制 （10MHz＜f≤50GHz,选件H02A） |
最大深度：＞90％ 调制率（3 dB带宽, 30%调制深度）：DC～100kHz 准确度（1kHz调制率,30%调制深度）：±（6％×设置深度+1％） 失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5% |
|||||||||||||||||||||||||
|
脉冲调制 （选件H02B） |
500MHz～3.2GHz |
大于3.2GHz |
||||||||||||||||||||||||
|
开关比 |
＞80dB |
＞80dB |
||||||||||||||||||||||||
|
上升下降时间 |
＜20ns |
＜20ns |
||||||||||||||||||||||||
|
内稳幅最小脉宽 |
1μs |
1μs |
||||||||||||||||||||||||
|
非稳幅最小脉宽 |
0.1μs |
0.1μs |
||||||||||||||||||||||||
|
窄频率调制 （选件H02C） |
50MHz～3.2GHz |
大于3.2GHz |
||||||||||||||||||||||||
|
开关比 |
＞80dB |
＞80dB |
||||||||||||||||||||||||
|
上升下降时间 |
＜15ns |
＜10ns |
||||||||||||||||||||||||
|
内稳幅最小脉宽 |
1μs |
1μs |
||||||||||||||||||||||||
|
非稳幅最小脉宽 |
30ns |
20ns |
||||||||||||||||||||||||
|
内部调制信号发生器 （选件H02A/B/C） |
提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号 波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦 频率范围：正弦波、双正弦、扫频正弦DC～10MHz；方波、三角波、锯齿波0.1Hz～100kHz 频率分辨率：0.1Hz 低频输出：幅度0～3Vpeak（额定值），至50Ω负载 脉冲调制信号：脉冲宽度：20ns～（42s-10ns） 脉冲周期：100ns～42s 分辨率：10ns |
|||||||||||||||||||||||||
|
矢量调制精度（校准后，25℃±10℃） （码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm） |
1465C/D/F-V |
50MHz～40GHz（或最高频率） |
EVM（RMS%）<1.4% |
|||||||||||||||||||||||
|
1465H/L-V |
50MHz～40GHz |
EVM（RMS%）<1.4% |
||||||||||||||||||||||||
|
40GHz～67GHz（或最高频率） |
EVM（RMS%）<2.5% |
|||||||||||||||||||||||||
|
内部调制带宽 |
（载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 标配： 120MHz（多音 ，音调数量 51， 频率间隔 2.4MHz，±3dB带宽）； H31大调制带宽选件： 200MHz（多音 ，音调数量 51， 频率间隔 4MHz，±3dB带宽）； H36 500MHz大调制带宽选件： 500MHz（多音 ，音调数量 512，±3dB带宽）； H37 1GHz大调制带宽选件： 1GHz（多音 ，音调数量 512，±3dB带宽）。 |
|||||||||||||||||||||||||
|
外部调制带宽 |
（载波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 200MHz（稳幅开环，I通道输入100mVrms正弦波，±4dB带宽） |
|||||||||||||||||||||||||
|
外部宽带调制带宽 （选件H33） |
（7GHz、18GHz、35GHz、48GHz） 2GHz（稳幅开环，I通道输入100mVrms正弦波，±6dB带宽） |
|||||||||||||||||||||||||
|
内部基带信号发生器 |
通道数：2（I和Q） 最大码元速率： 标配：60Msps 选件H31：125Msps 选件H36：156.25Msps 选件H37：312.5Msps 基带波形内存： 标配：1G样点 选件H32：2G样点 实时基带模式： 调制格式： PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM：4、16、32、64、128、256、512、1024 FSK：2、4、8、16 ASK、MSK，任意波调制 双音模式最大频率间隔：200MHz EVM：<1.0%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式） 任意波模式： 数据格式：Mat-File 5、ASCII、Binary、cap、csv。 触发： 触发类型：连续、单次、门控、高级波形段； 触发源：键触发、外部触发、总线触发（GPIB、LAN）； 触发模式：自动播放、触发播放、触发复位、单次自动、单次触发缓冲、单次复位、门控（高、低）、波形段单次、波形段连续； |
|||||||||||||||||||||||||
|
AWGN （选件S03） |
加噪类型：纯噪声、连续波干扰、加性噪声； 噪声带宽：120/200MHz； 信噪声设置范围：0～60dB。 |
|||||||||||||||||||||||||
|
一般特性 |
||||||||||||||||||||||||||
|
射频输出端口 |
1465C-V：N型（阴），阻抗50Ω 1465D-V：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1465F-V：2.4mm（阳），阻抗50Ω 1465H/L-V：1.85 mm（阳），阻抗50Ω |
|||||||||||||||||||||||||
|
最大外形尺寸 （宽×高×深） |
517mm×192mm×550mm（包括把手和防护底角） 435mm×178mm×498mm（不包括把手和防护底角） |
|||||||||||||||||||||||||
|
重量 |
＜28千克（型号、选件配置不同，重量不同） |
|||||||||||||||||||||||||
|
电源 |
100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
|||||||||||||||||||||||||
|
功耗 |
小于400W |
|||||||||||||||||||||||||
|
温度范围 |
工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
|||||||||||||||||||||||||
