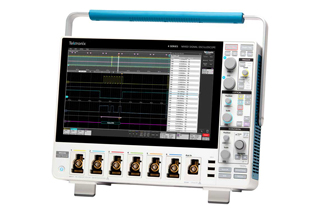

全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。
金彩汇 4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。
13.3 英寸高清显示屏
金彩汇 6.1 英寸 (15.5 cm) 深，适合有限的工作台空间
金彩汇 任何通道都可以显示波形、频谱或两者
金彩汇 任何一条输入通道都可连接逻辑探头来查看八条数字通道
金彩汇 所有通道均具备出色的细节设计和准确的测量
12 位垂直分辨率（高分辨率模式下可达 16 位）
在所有模拟和数字通道上实时采样率高达 6.25 GS/s
高达 62.5 M 点记录长度
输入通道
4 或 6 路 FlexChannel 输入
每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽1
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率
在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度
金彩汇 31.25 或 62.5 M 点
垂直分辨率
12 位
高分辨率模式下高达 16 位
信号生成1
任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表2
4 位交流有效值电压，直流电压
直流 + 交流有效值电压
触发频率计数器2
金彩汇 8 位
高级分析
金彩汇 频谱视图的混合域分析
自动功率测量1
3 相功率测量1
协议支持3
金彩汇 10Base-T, 100Base-TX
CAN, CAN FD, LIN, FlexRay
I2C, SPI
MIL-STD-1553、ARINC 429
金彩汇 RS-232、RS-422、RS-485、UART
SPMI
SVID
USB 2.0 LS、FS、HS
显示器
13.3 英寸（338 毫米）
高清彩色 (1920 x 1080) 电容式触摸屏
尺寸（高 x 宽 x 深）
249 mm x 405 mm x 155 mm
金彩汇 (9.8 in x 15.9 in x 6.1 in)
重量
16 磅（7.3 千克）
新选项
金彩汇 EtherCAT 协议解码
金彩汇 SMBus 协议解码
领先的支持云的全新示波器软件
使用TekDrive 的一键式波形存储，可轻松进行数据管理、安全协作和浏览器内分析。
金彩汇 新功能包括编辑和仅查看权限，以及 PDF 和 CSV 文件的应用内查看器
更新的应用程序包
与个别选件相比，新捆绑套件应用范围更广，且成本更低
更新的PC软件
金彩汇 TekScope 波形分析软件（适用于 Windows）
已经有 4 系列？获取您的更新。
金彩汇 下载新固件。
金彩汇 准确测量始于出色的探头。每个 4 系列均配备业内佳的无源探头，负载仅为 3.9 pF，带宽高达 1 GHz。TPP系列探头将是您日常使用的首选探头。
特点
金彩汇 TPP 系统探头为标配。每条模拟通道一只。
金彩汇 3.9 pF 的业内佳电容性探头负载
金彩汇 250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽
了解如何使用低 C 探头最大程度地减少探头负载
立即获取所需的所有调试功能，或在需要时添加这些功能 - 无需将其发回来。
高达 1.5 GHz 带宽
金彩汇 高达 62.5 M 点记录长度
金彩汇 数字通道：每个 TLP058 逻辑探头提供 8 条数字通道
金彩汇 DVM/频率计数器（在注册后免费提供）
金彩汇 任意波形/函数发生器
高级分析
串行总线解码和触发
自动功率测量
金彩汇 利用本指南找到有关升级的更多信息
金彩汇 无论您是在调试串行总线还是在设计高速数字标准，我们为您提供全新的示波器用户界面标准，以便您可以更快、更轻松地找到答案。
探索范围
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 | 报价 |
|---|---|---|---|---|---|---|
| MSO44 |
200 MHz 至 1.5 GHz |
4 |
最多 32 条（可选） |
6.25GS/s |
31.25 M 至 62.5 M 点 |
US $9,220 配置和报价 |
| MSO46 |
200 MHz 至 1.5 GHz |
6 |
最多 48 条（可选） |
6.25GS/s |
31.25 M 至 62.5 M 点 |
US $12,500 配置和报价 |
